Loading...Une micro-contrôleur pour surveiller vos récoltes en temps réel

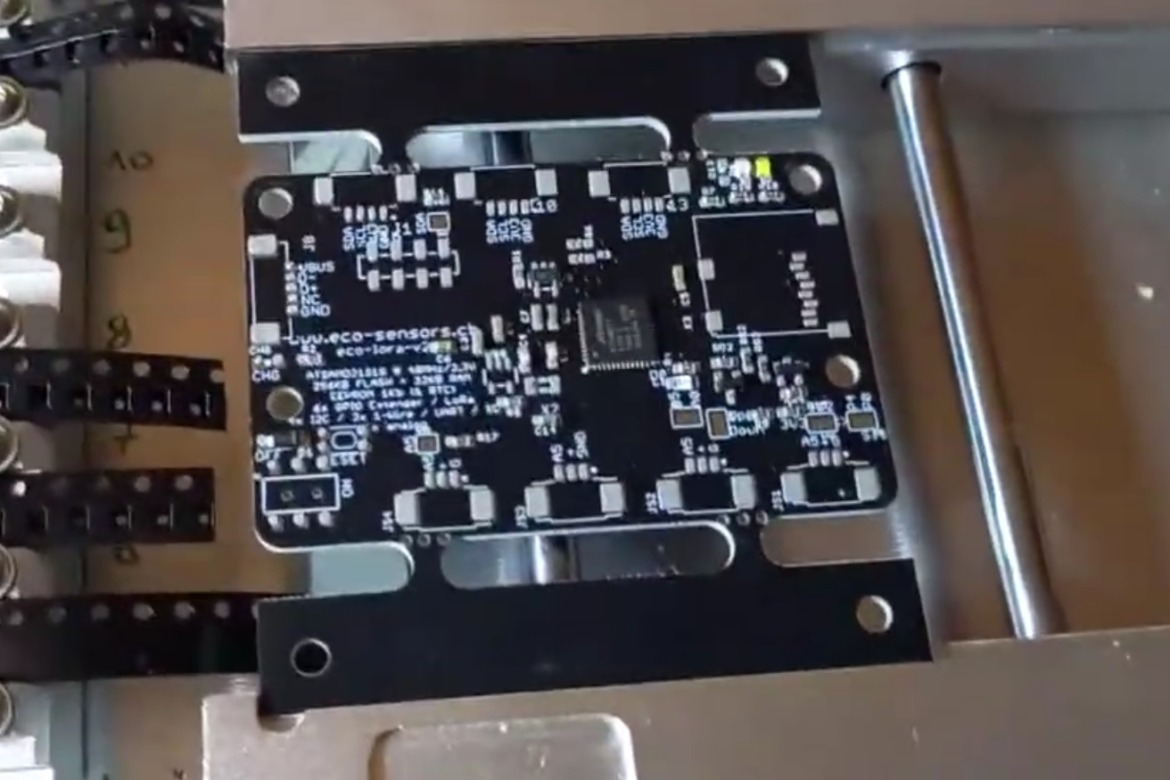

Je suis heureux de vous présenter mon tout nouveau micro-contrôleur basé sur un processeur ATSAMD21G, le même utilisé par l’Arduino Zero. Le cœur de cette carte est donc un processeur ATSAMD21G18 ARM Cortex M0 à 48Mhz avec une tension logique de 3.3V. Sa puce à une mémoire FLASH de 256K (8x plus que le processeur Atmega328 or 32u4) et avec 32K de RAM. Il peut être équipé d’un petit panneau solaire afin de maintenir la charge d’une batterie Li-ion de 3.7V.
Ce micro-contrôleur est donc complètement compatible avec Arduino IDE et n’est pas plus grand que 80mm sur 80mm.
Mais ce n’est pas tout. Nous avons ajouté d’autres fonctionnalités
- Possibilité d’ajouter un module RFM95 (LoRaWAN)
- Possibilité d’ajouter un module RTC (Real Time Clock), afin d’exécuter vous tâches avec plus de précision
- Un EEPROM de 1K pour mémoriser des paramètres, par exemple.
- Une carte MicroSD pour la journalisation ou pour sauver des données
- Un module solaire (BQ24074) et un connecteur pour brancher un petit panneau solaire
- 5 connecteurs analogiques (A0-A4) (possible d’utiliser 5 capteur 1-Wire)
Sur chaque connecteur, il y deux jumpers
Le premier pour tirer l’entrée sur le VCC ou le GND avec une résistance de 4.7kOhm
Le deuxième pour alimenter le capteur, soit avec le VCC ou soit directement depuis la batterie pour ne pas être limité par le courant du SPX3819. - 2 connecteurs pour le bus I2C
- 1 connecteur pour le port UART (Tx/Rx)
- 1 connecteur pour une batterie Li-ion JST ou/et une batterie au format 18650
- 1 connecteur pour programmer (Bootloader) et debuger le micro-contrôleur.
- Un switch on/off
- Un bouton Reset
Ce module a été spécialement réalisé pour les station météo mais aussi pour lutter contre le gel de printemps, sur lequel on peut connecter jusqu’à 4 capteurs de température étanche (DS18B20), un baromètre, un anémomètre, un sonde de rayonnement, un pyranomètre, un pluviomètre ou un compteur de gouttes.
Exemples et codes
Afin de vous aider à faire vos premiers pas, nous vous fournissons (en préparation) des exemples de codes pour aussi bien utiliser l’EEPROM, la carte SD, l’extension des ports, l’horloge RTC ainsi que des exemples pour l’utiliser avec la carte chapeau EcoRadio (LoRaWAN)
[5.4.2024] Attention: cette page ainsi que les contenus de la page github doivent être mis à jour, suite à la nouvelle version de ma carte
