Afin de mener à bien le projet de surveillance des températures des bourgeons, voici la liste du matériel utilisé.

Passerelle

Gateway

La passerelle est l’élément indispensable pour que les stations puissent transmettre leurs mesures au serveur. Elle se situe généralement à un point sur-élevé pour couvrir un périmètre de 3 à 12 kilomètres. Toutes les stations se trouvant dans ce périmètre, transmettent leurs mesures toutes X secondes. La passerelle, quant à elle, traite les données reçues et les transmet à un serveur distant, pour que vous puissiez suivre l’évolution de votre culture, en temps réel, depuis n’importe où.



Des petites stations pour surveiller les températures

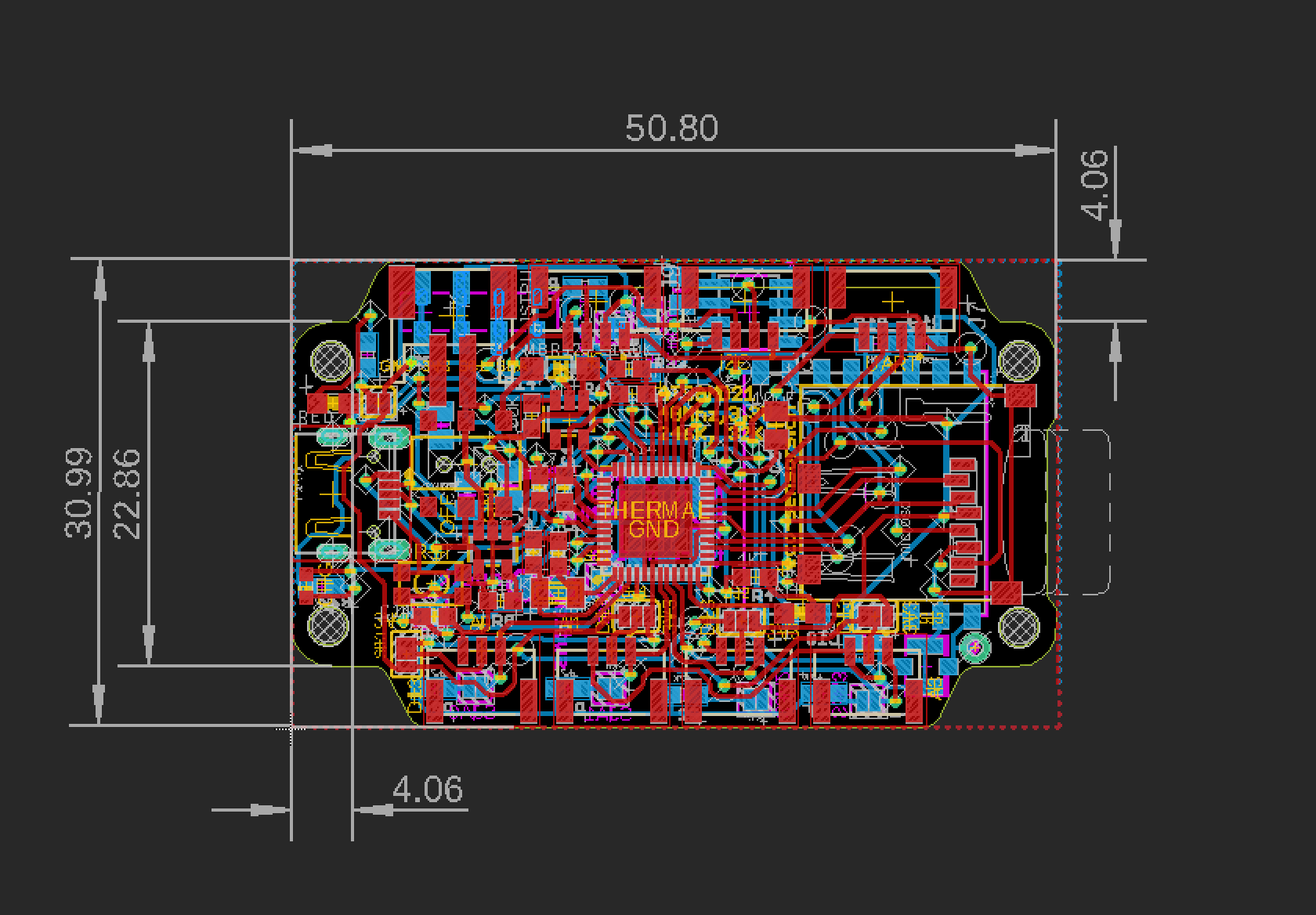

eco-lora
PCB d’une station permettant de connecter 4 capteurs de température avec une carte microSD et un module radio pour la transmission

Ces stations seront déployées et installées au plus proches des sujets (arbres, vignes). Chacune contiendra 3 à 4 capteurs de température étanches.

ds18b20
Capteur de température étanche

Ces capteurs seront positionnés de la manière suivante

  • 5cm dans le sol
  • 5cm au-dessus du sol
  • à 1m et 2 m du sol

Un autre capteur infrarouge permettra de prendre la température à la surface du sujet

Capteur de température infrarouge
Capteur de température infrarouge

Un capteur de température des feuilles et des bourgeons

Je souhaite encore acquérir un capteur d’Apogee. C’est un capteur de température des feuilles et des bourgeons (anciennement appelé détecteur de gel par rayonnement) conçu pour imiter les feuilles et les boutons de fleurs / fruits

SF-110
un capteur de température innovant conçu pour imiter les feuilles et les boutons de fleurs / fruits

Une station plus importante

Cette station est bien plus importante et en phase de réalisation. Elle est l’évolution des stations utilisées pour le projet pilote SMART IRRIGATION

eco-board

Sur cette station, je connecterai un baromètre, mais surtout un pyranomètre pour la mesure de la quantité d’énergie solaire en lumière naturelle. Je connecterai encore un anémomètre, que je dois encore acheter, pour mesurer la vitesse du vent.

Pyranomètre
Un pyranomètre

Cette station, comme les autres, permettre d’envoyer les mesures par fréquence radio à la passerelle. Elle aussi possède une carte MicroSD pour sauvegarder les mesures, en cas de défaillance du signal radio, un horloge intégrée et une mémoire vive (EEPROM). Pour plus de détail, vous pouvez consulter ma page github.

Mais comment cela fonctionne

Ce schéma vous en dira plus. J’en dis aussi plus ces articles

schema lorawan
Comment LoRaWAN fonctionne
